本产品为医学科教/教学演示设备，仅供院校教学、实训考核及科研使用，不得用于临床诊断、治疗或疾病筛查，不可替代执业医师的诊疗意见。

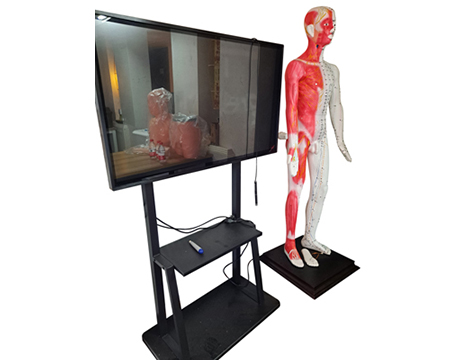

1.1. 产品名称：多媒体人体针灸穴位发光模型

1.2. 型号：TCM-ZXF

1.3. 简介

多媒体人体针灸穴位发光模型融计算机技术、电子控制技术、多媒体技术、腧穴理论于一体；声音、屏幕、人体模型同步控制经络腧穴的信息；显示十二经脉循环流注，经脉络属表里对经关系，特定穴的分布；加之屏幕表层、浅层、深层穴位解剖图谱的配合，常见病的辩证施治、随证选穴的查询及处方输出。

1.4. 技术参数

1. 系统融计算机技术、电子控制技术、多媒体技术、腧穴理论于一体；声音、屏幕、人体模型同步控制经络腧穴的信息。

2. 经穴查询功能

1)     系统应支持经络-穴位树形浏览（经络节点/穴位节点）。

2)     系统支持筛选项：仅显示经络和仅显示常用穴位

3)     系统应支持穴位详情展示，至少包含：穴位名称、编码、所属经络、定位、功效主治、针刺方法、艾灸方法、按摩方法、临床经验、配伍说明

4)     ★系统应支持收藏/取消收藏穴位，并将收藏信息持久化保存到用户配置。

5)     ★系统应支持与3D模型联动显示所选经络/穴位。

6)     ★系统应支持与铜人模型联动点亮对应穴位。

3. 经穴练习模块

1)     系统应支持基于题库随机抽题练习。

2)     系统应支持多选项答题与即时判分。

3)     系统应支持练习统计显示（题号进度、分数、正确性反馈）。

4)     ★系统应支持自由模式与计时挑战模式（倒计时）。

5)     ★系统应支持题目对应穴位在3D模型中联动显示。

4. 实践练习模块（硬件实操）

1)     系统应支持随机出题实操训练。

2)     ★系统应支持接铜人模型反馈的穴位名称作为作答输入。

3)     系统应支持提交后判定正误并计分。

4)     系统应支持显示当前选择穴位、标准答案及结果提示。

5)     系统应支持计时挑战、重新开始等流程控制。

6)     系统应支持提交答案后在3D模型中回显标准穴位。

5. 子午流注模块

1)     系统应支持十二时辰实时显示（日期、时间、当前时辰、经络对应关系）。

2)     系统应支持时辰与经络、脏腑信息联动展示。

3)     系统应支持当前时辰开穴列表展示（来自经络配置/数据库映射）。

4)     系统应支持养生建议展示，至少包含：开穴建议、养生要点、饮食建议、推荐活动、禁忌事项。

5)     ★系统应支持日常提醒计划、提醒开关与声音提示开关。

6)     ★系统应支持导出“子午流注开穴方案”文本文件（TXT）。

6. 具有穴位名称、穴位代码、穴位经络；经络穴位名称代码：符合国标GB12346-90；经络穴位相关信息：依据教育部六版教材；

7. 可显示十二正经和奇经八脉，包含穴位的介绍和主治信息；

8. 发光经络数：14（含任督二脉）；发光穴位数：409（含经外奇穴）；

9. 用光电笔触及穴位后，3D虚拟腧穴系统显示该穴位的相应信息；

10.  系统可进行穴位考试与评分；

11.  ★3D虚拟腧穴系统选择指定穴位后，发光人模型上相应的穴位亮灯提示；

12.  ★支持蓝牙无线连接发光人模型；

13.  ★支持语音识别功能；

14.  ★3D虚拟软件功能

1)     搜索：输入经络、腧穴名称完成搜索，显示搜索视图；

2)     穴位功能：显示当前经络上所有穴位；

3)     教学功能：启动教学光笔，可以在视图中圈点；

4)     重置：返回原始画面显示；

5)     简介：提供当前经络/腧穴的文本显示；

6)     主治症候：提供主治症候的文本显示；

7)     主治概要：提供主治概要的文本显示；

8)     进针：提供腧穴进针3D结构；

9)     腧穴选择：选择腧穴，以针刺方式显示；

10)   解剖：切换到解剖模式，在3D解剖结构上显示经络和穴位；

11)   十二经脉包括手阳明大肠经、手太阴肺经、足阳明胃经、足太阴脾经、手少阴心经、手太阳小肠经、足太阳膀胱经、足少阴肾经、手厥阴心包经、手少阳三焦经、足少阳胆经、足厥阴肝经12套3D解剖结构；

12)   经奇八脉包含督脉、任脉、带脉、冲脉、阳维脉、阴维脉、阴跷脉和阳跷脉3D解剖结构；

13)   可查看穴位的名称、定位、主治、操作方法；

14)   提供两种快捷查看经络信息方式，包括在穴位窗口或通过搜索选择，可查看经络的名称、主要介绍、主治概要；

15)   虚拟针刺功能，可以根据权限设置调整针刺针的方向和位置；

16)   包括经奇八脉及其穴位等3D解剖结构；

17)   ★≥20个骨度分寸取穴标尺；

15.  支持2D画笔功能，可进行描绘。

16.  配置清单

1)     穴位发光模型（含4脚轮底盘） 1个；

2)     42寸触摸屏一体机 1台：无线WiFi，双核3.0G HZ CPU，内存4G，硬盘128G，

3)     分辨率≥1920×1080，端口通用串行总线USB接口2个；

4)     软件系统 1套；

5)     电源线 1根；

6)     防尘罩 1件；

7)     使用说明书 1份；

8)     合格证 1份；

9)     保修卡 1份。

常见问题（FAQ）

1. 409个穴位都是发光的吗？
是的。所有409个穴位（含经外奇穴）均内置三色高亮度LED，可按经络或特定分类分别亮灯显示。

2. 人体模型和触摸屏如何联动？
两种联动方式：

• 正向联动： 在触摸屏上点击穴位，人体模型对应穴位亮灯。

• 反向联动： 用光电笔触及人体穴位，触摸屏自动跳转到该穴位详情页，并在3D模型中高亮显示。

3. 3D解剖系统支持哪些操作？
支持十二经脉及奇经八脉完整3D结构，可进行：经络/穴位搜索、进针层次显示、解剖分层（皮肤/肌肉/骨骼/血管/神经）、教学光笔圈点、骨度分寸标尺测量、针刺方向调整等。

4. 子午流注模块是实时计算的吗？
是的。系统根据计算机系统时间自动匹配十二时辰，实时计算当前时辰对应的开穴列表，并提供养生建议。支持设置日常提醒并导出开穴方案。

5. 设备可以用于考试吗？
可以。系统内置题库支持理论知识考核，同时支持硬件实操考核：系统随机出题，学生需在人体模型上点选穴位，系统自动判定正误并计分。

6. 人体模型底座带轮子吗？
是的。底座采用4脚轮底盘，移动灵活，方便在实训室内调整摆放位置。

7. 设备是否用于临床诊疗？
本设备定位为教学科研用途，非临床诊疗设备，仅供中医院校、职业培训机构等教学科研单位使用。

8. 这款TCM-ZXF和铜人版TCM-TRFGMX有什么区别？
TCM-ZXF（人体版）与TCM-TRFGMX（铜人版）核心功能与软件系统完全相同，主要区别在于外观材质与风格：

• TCM-ZXF（人体版）： 采用高仿真人体外观，肤色、体型更接近真实人体，适合需要高度仿真视觉的教学场景。

• TCM-TRFGMX（铜人版）： 采用传统铜人质感外观，更具传统文化底蕴，适合展示、科普或偏好传统风格的实验室。
       您可根据教学偏好和实验室装修风格选择。
